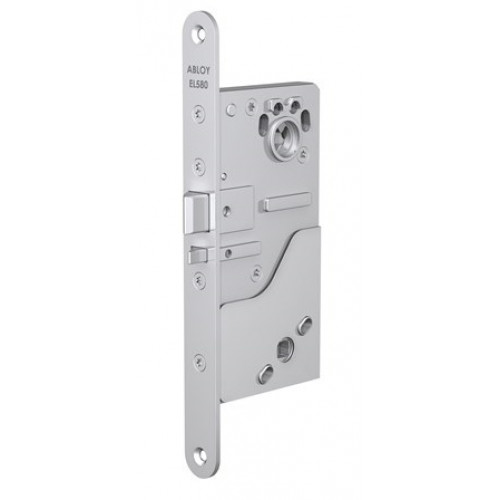

Замок электромеханический ABLOY PE580

Соленоидные управляемые от ручки электрозамки ABLOY® PE580 рекомендуется использовать в эвакуационных дверях и дверях аварийного выхода со средней проходимостью.

Где используется:

Двери металлические или деревянные сплошные в системе одностороннего (на вход) СКУД: выход всегда свободен (нажатием на ручку).

Рекомендуется использовать в эвакуационных дверях и дверях аварийного выхода со средней проходимостью.

При установке на эвакуационные двери используется с нажимной планкой паник-бар Abloy (Аблой) PBE001.

Подходит для установки на противопожарные двери.

Не может применяться с распашной автоматикой.

Работа:

Замок защелкивается автоматически при закрывании двери. Выход ригеля можно изменять (14 или 20 мм).

Внутренняя нажимная планка постоянно подключена к механизму поворота замка (свободный выход из помещения).

Уличная ручка электрически управляемая.  Управление замком осуществляется различными импульсными устройствами («сухие контакты», работающие на замыкание). Например считыватели, нажимные кнопки, СКУД, таймеры и т.д.

Уличная ручка подключается (или отключается) к механизму убирания ригеля от сигнала управления (подается или снимается электропитание).

Сигнал управления не убирает ригель внутрь корпуса, а только вводит в зацепление механизм поворота, который при нажатии на фалевую ручку убирает ригель внутрь корпуса.

Функционально замок можно настроить, как нормально закрытый (закрыт без питания), так и нормально открытый (открыт без питания).

Принцип работы замка:

Если включено электрическое управление, то дверь можно открыть с помощью ручки.

При подаче электропитания, снаружи замок может быть открыт при помощи ручки.

РАБОТА ОТ НАЖИМНОЙ ШТАНГИ => PE580: электрически управляется только наружная ручка, изнутри замок может быть всегда открыт от нажимной штанги (раздельный шток).

Подходит для противопожарных дверей.

Не подходит для дверей с дверной автоматикой

Изменяемые опции:

• сторонность
• выход ригеля 14 мм (противопожарные двери)
• электрическое функционирование: при прерывании тока замок открыт / закрыт
• выбор открывания изнутри: ручка / нажимная планка / нажимная штанга

Характеристики:

• Рабочее напряжение: от 12 В ( -10%), до 24 В (+15%) пост. тока
• Ток: максимальный 550 мА (12 В), холостого хода 240 мА (12 В)
• Рабочая температура: -25°С – +60°С
• Выход ригеля: 14 мм / 20 мм
• Бэксет: 50 мм / 70 мм
• Передняя планка: 22 мм
• Шток: 8 мм
• Обработка: сталь хромированная.

Запорные планки:

Одностворчатые сплошные двери: регулируемые запорные планки LP711, LP714, LP721, LP731.

Запорные планки для металлических дверей: EN1125 – LP702, LP703

Индикация:

• Положение ригеля.
• Использование ручки.
